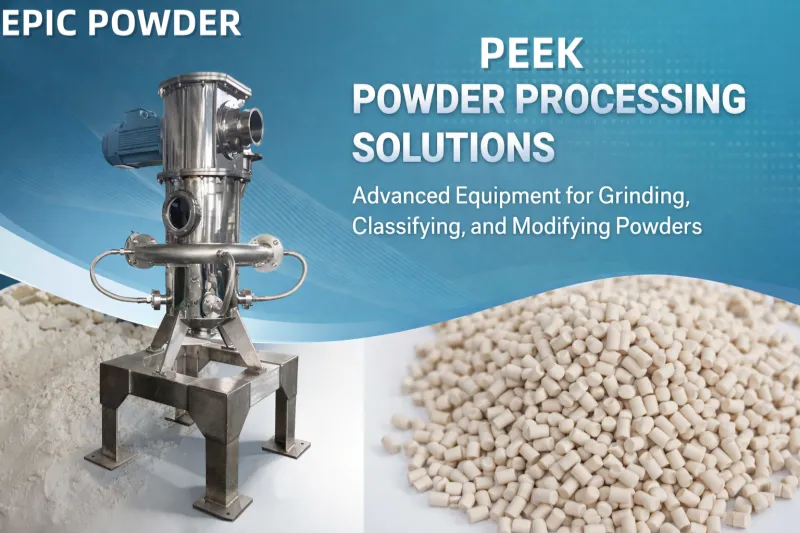

Polyetheretherketone (PEEK) is a high-performance specialty engineering plastic. It is renowned for its excellent heat resistance, chemical resistance, wear resistance, and mechanical strength. As a result, PEEK is widely used in aerospace, medical devices, automotive, and electronics industries. With the continuous upgrading of application demands, the need for ultrafine PEEK powders is steadily increasing. This trend is especially evident in 3D printing, composite prepregs, coatings, and injection molding. Ultrafine powders generally refer to particle sizes below 10 μm. In some advanced applications, particle sizes are even required to reach the submicron range of 1–5 μm. These requirements place strict demands on grinding processes. The process must achieve precise particle size control. At the same time, it must maintain high material purity. Thermal degradation and contamination must also be strictly avoided. The main challenges in ultrafine PEEK grinding arise from several intrinsic material properties.
Le PEEK présente une ténacité élevée et un point de fusion élevé, d'environ 343 °C. Il est également thermosensible et soumis à des normes de pureté très strictes. Les méthodes de broyage mécanique traditionnelles, telles que les broyeurs à billes ou à marteaux, sont donc inadaptées. Ces procédés ont tendance à générer une chaleur excessive lors de leur fonctionnement, ce qui peut entraîner une dégradation du matériau. De plus, l'usure mécanique peut introduire des contaminants métalliques dans la poudre.
As a result, the industry has gradually shifted toward non-contact, low-temperature dry grinding technologies. Among these, the jet mill and the air classifier mill (ACM) are the most widely used solutions. The jet mill is also commonly known as a fluidized-bed opposed-jet mill. This article compares the working principles of these two technologies. It also analyzes their respective advantages and limitations. Finally, it evaluates which process is better suited for ultrafine PEEK grinding.
Comparaison des principes : Broyeur à jet contre. Moulin classificateur d'air
Broyeur à jet :
De l'air comprimé ou de la vapeur à haute pression est accéléré par des buses pour générer un flux d'air supersonique (300 à 500 m/s). Les particules entrent en collision à grande vitesse à l'intérieur de la chambre de broyage, ce qui permet une réduction de leur taille par impact. Ce procédé ne comporte aucune pièce mécanique mobile. Un classificateur dynamique, interne ou externe, assure une séparation précise des particules selon leur taille. Parmi les types courants, on trouve les broyeurs à lit fluidisé à jets opposés et les broyeurs à boucle. Le broyage s'effectue intrinsèquement à basse température grâce au refroidissement par détente du gaz, pouvant atteindre des températures inférieures à -20 °C, et sans contact avec du métal.
Broyeur à classification d'air (ACM) :
Ce système combine le broyage par impact mécanique et le tri pneumatique. Le matériau est d'abord broyé par des marteaux rotatifs à grande vitesse ou des disques à broches, puis trié par une roue de tri pneumatique intégrée. Les particules fines sont évacuées par le flux d'air, tandis que les particules grossières sont renvoyées pour un broyage ultérieur. Les broyeurs à percussion à air comprimé (ACM) conviennent au broyage moyen à fin et offrent un débit relativement élevé.
| Article | Broyeur à jet | Broyeur classificateur à air (ACM) |
|---|---|---|
| Principe de broyage | Collision de particules à haute vitesse, sans pièces mobiles | Impact mécanique + classification par air, pièces rotatives |
| Gamme de tailles de particules | 0,5–10 μm (submicronique facilement réalisable) | 10–100 μm (ultrafin <5 μm est difficile) |
| génération de chaleur | Extrêmement bas (refroidissement par flux d'air) | Modéré (friction mécanique) |
| Risque de contamination | Très faible (aucun contact métallique) | Moyen (l'usure des composants peut introduire des impuretés) |
| consommation d'énergie | Moyenne à élevée (demande d'air comprimé) | Relativement faible (entraînement mécanique) |
| débit | Moyen (précision, petite à moyenne échelle) | Élevée (production à grande échelle) |
| Matériaux appropriés | Matériaux thermosensibles, de haute pureté, durs et résistants | Matériaux généraux, matériaux collants ou moyennement durs |
Exigences du procédé pour le broyage ultrafin du PEEK
Le PEEK, thermoplastique semi-cristallin, a tendance à générer de la chaleur lors du broyage, ce qui peut entraîner sa fusion, son agglomération ou sa dégradation. De plus, les applications médicales et aérospatiales imposent des exigences de pureté extrêmement strictes, interdisant toute contamination par des ions métalliques. Les poudres de PEEK ultrafines sont couramment utilisées dans :
- Impression 3D (frittage laser ou dépôt par fusion, nécessitant une distribution granulométrique étroite et une bonne fluidité, de préférence des particules sphériques ou quasi sphériques) ;
- Renforcement composite (tels que les préimprégnés en fibre de carbone/PEEK) ;
- Revêtements et charges pour moulage par injection.
Industry practice shows that jet milling is the mainstream process for ultrafine PEEK grinding, for the following reasons:
- Basse température et absence de contamination : Les broyeurs à jet fonctionnent grâce aux collisions entre particules sans composants mécaniques, ce qui réduit considérablement la production de chaleur et évite l'usure du métal, prévenant ainsi efficacement la dégradation thermique et garantissant une pureté élevée.
- Excellentes capacités ultrafines : Jet mills can easily achieve d97 < 10 μm, and even 1–5 μm with a narrow particle size distribution, meeting the needs of high-precision applications. International processors (such as Jet Pulverizer) widely use jet mills for PEEK powders in aerospace and 3D printing.
- Bon contrôle de la forme des particules : Les broyeurs à jet à lit fluidisé peuvent produire des particules quasi sphériques, améliorant ainsi la fluidité des poudres.
- Avantages des matériaux thermosensibles : Bien que le PEEK possède un point de fusion élevé, il peut se ramollir localement en cas de surchauffe. L'effet de refroidissement par expansion du fraisage par jet d'air est parfaitement adapté à ce type de matériaux.
En revanche, bien que les broyeurs à classification pneumatique offrent un débit plus élevé et une consommation d'énergie moindre, leur mécanisme d'impact mécanique tend à générer de la chaleur et à introduire des contaminants. Ils ne sont donc pas idéaux pour le PEEK ultrafin de haute pureté. Les broyeurs à matrice métallique (ACM) conviennent mieux aux applications nécessitant des particules de taille moyenne (de 20 à 50 µm environ) pour les plastiques courants ou les matériaux de qualité alimentaire.
ConclusionLe broyage par jet d'air est la solution optimale pour le broyage ultrafin du PEEK.
En résumé, pour le broyage ultrafin du PEEK — notamment pour la production de poudres de haute pureté inférieures à 10 µm — le broyeur à jet (en particulier le modèle à lit fluidisé et jets opposés) est le procédé optimal. Il offre le meilleur compromis entre finesse, pureté, fonctionnement à basse température et contrôle de la granulométrie, évitant ainsi les risques thermiques et de contamination associés aux broyeurs à classification pneumatique. Bien que les broyeurs à jet nécessitent un investissement initial et une consommation énergétique plus élevés, ils offrent un rapport coût-efficacité supérieur pour les applications PEEK à haute valeur ajoutée.
Pour des exigences de débit extrêmement élevées, les broyeurs à jet peuvent être associés à des classificateurs externes pour une optimisation accrue. Pour les produits non ultrafins (de taille supérieure à ~20 µm), les broyeurs à classification pneumatique peuvent constituer une alternative. Cependant, pour les applications haut de gamme, le broyage à jet demeure irremplaçable. Grâce aux progrès futurs, tels que les buses à haut rendement énergétique et le contrôle intelligent de la classification, les broyeurs à jet joueront un rôle encore plus important dans le traitement des poudres de PEEK.
