Le développement rapide des technologies de nouvelle génération, telles que la 5G, les véhicules à énergies nouvelles et l'intelligence artificielle, impose des exigences sans précédent aux matériaux de gestion thermique. Ces matériaux doivent être à la fois hautement conducteurs thermiquement et électriquement isolants, légers et résistants aux hautes températures, et allier performances exceptionnelles et coûts maîtrisés. Parmi les nombreux matériaux candidats, l'alumine ultrafine de haute pureté se distingue par ses excellentes propriétés globales.
Comme chacun sait, les performances des produits céramiques dépendent largement des poudres céramiques utilisées. Différentes méthodes de préparation produisent des poudres céramiques aux propriétés physiques et chimiques variables. Par conséquent, les poudres préparées selon différentes méthodes conviennent à différents usages.
Qu'est-ce que l'alumine ultrafine de haute pureté ?

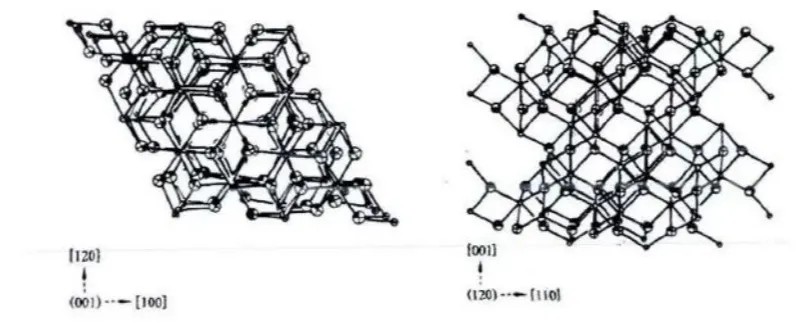

L'alumine ultrafine de haute pureté désigne généralement poudres d'alumine avec une pureté de 4N (99,99%) ou supérieure, et un diamètre de particules D50 ≤ 1,0 μm. L'alumine elle-même existe sous plusieurs formes cristallines, telles que γ, δ, θ et α, parmi lesquelles α-Al₂O₃ est la seule phase thermodynamiquement stable.
Lorsque la taille des particules d'alumine de haute pureté est réduite à l'échelle du micron, voire du nanomètre, les effets de surface et de taille confèrent au matériau des propriétés supérieures à celles des matériaux conventionnels. Parmi celles-ci figurent une activité de frittage accrue, une meilleure dispersibilité et des caractéristiques optiques, thermiques, magnétiques et électriques supérieures.
La combinaison d'une résistance mécanique élevée, d'une dureté élevée, d'une résistance aux hautes températures et à la corrosion, ainsi que de propriétés d'isolation électrique, associée aux avantages uniques de sa granulométrie ultrafine, confère à l'alumine ultrafine de haute pureté une large utilisation dans des domaines de pointe, tels que les substrats de circuits intégrés, les matériaux d'isolation électrique, l'encapsulation électronique et l'aérospatiale.
Principales méthodes de préparation de l'alumine ultrafine de haute pureté
La technologie de préparation de l'alumine ultrafine de haute pureté est le facteur déterminant qui limite ses performances et ses applications. Actuellement, les principales méthodes de préparation se répartissent en trois catégories : les méthodes en phase gazeuse, les méthodes en phase liquide et les méthodes en phase solide, les méthodes en phase liquide étant les plus répandues dans l'industrie.
Méthodes en phase gazeuse
Les procédés en phase gazeuse consistent à convertir des matières premières en substances gazeuses par chauffage à l'arc électrique, évaporation laser, chauffage par faisceau d'électrons ou directement par utilisation de gaz. Au sein du réacteur, une série de transformations physiques et chimiques se produisent. Lors du chauffage et du refroidissement, la nucléation des cristaux et la croissance des particules ont lieu, produisant ainsi des poudres d'alumine ultrafines.
Les méthodes en phase gazeuse permettent de résoudre efficacement le problème d'agglomération en contrôlant le type et la concentration des gaz de réaction. Les méthodes en phase gazeuse typiques comprennent : printempsaet pyrolyse et le dépôt chimique en phase vapeur (CVD).
(1) Pyrolyse par pulvérisation
La pyrolyse par pulvérisation, également appelée pyrolyse par pulvérisation de flamme, repose sur la génération de gouttelettes d'aérosol de taille micrométrique par ultrasons. Ces gouttelettes sont ensuite chauffées entre 400 °C et 800 °C pour se décomposer et former des poudres d'alumine ultrafines de haute pureté.
Étant donné que l'évaporation, la précipitation, le séchage et la décomposition sont effectués en plusieurs étapes distinctes, le contrôle des paramètres du processus à chaque étape (tels que le temps de séjour et la température de décomposition) permet un ajustement précis de la taille des particules, de leur morphologie et de leur composition chimique.
Par exemple, une solution de nitrate d'aluminium a été préparée à partir de nitrate d'aluminium nonahydraté pur à 99,9971 % (TP3T). La pyrolyse par pulvérisation à 700 °C a permis d'obtenir des particules d'alumine sphériques de moins de 400 nm, exemptes d'agglomération.
(2) Dépôt chimique en phase vapeur (CVD)
Le dépôt chimique en phase vapeur (CVD) consiste à faire réagir du chlorure d'aluminium avec de la vapeur d'eau dans une chambre de réaction pour produire des nanoparticules d'alumine. Parmi les méthodes CVD courantes, on trouve le CVD par flamme et le CVD par pyrolyse laser. L'avantage réside dans le fait que le contrôle du type et de la concentration des gaz de réaction permet de réduire efficacement l'agglomération. Les poudres obtenues sont de petite taille, présentent une surface spécifique élevée et une grande pureté. La pureté du produit final peut dépasser 99,61 % TP3T, les métaux lourds étant souvent inférieurs aux limites de détection.
Les inconvénients incluent un faible rendement et la difficulté de récupération des poudres. Par exemple, la technique de dépôt chimique en phase vapeur organométallique par plasma (PECVD) a permis de préparer des nanoparticules d'alumine de haute pureté de 5,6 nm à 1 000 °C et 5,3 kPa sous atmosphère d'oxygène, donnant ainsi des poudres sphériques nanométriques.
Méthode en phase liquide
Les méthodes en phase liquide, également appelées méthodes de chimie humide, sont largement utilisées en laboratoire et dans la production industrielle pour la préparation de l'α-Al₂O₃. Ces méthodes consistent à préparer des poudres à partir de solutions homogènes de réactifs par des transformations physiques et chimiques.
Elles permettent la synthèse à l'échelle moléculaire, un contrôle précis de la composition chimique, une forme et une taille de particules ajustables, une bonne dispersibilité et la possibilité d'ajouter des traces de principes actifs. Parmi les méthodes courantes, on peut citer la précipitation, les procédés Bayer et Bayer modifié, la méthode sol-gel, la méthode à l'alcoolate d'aluminium, la méthode des microémulsions, etc.
(1) Méthode de précipitation
La méthode de précipitation consiste à mélanger différentes substances en solution, puis à ajouter un agent précipitant pour former un composé insoluble. Ce précipité précurseur est lavé, séché et calciné pour produire des particules de poudre. Parmi les variantes, on trouve la précipitation directe, la précipitation homogène et la précipitation par hydrolyse.
Par exemple, en utilisant du nitrate d'aluminium et du bicarbonate d'ammonium comme matières premières, la coprécipitation a permis d'obtenir des poudres d'Al₂O₃ de 20 à 30 nm. L'ajout de PEG6000 a amélioré la dispersibilité de la poudre.
(2) Méthodes Bayer et Bayer modifiées
Le procédé Bayer est la méthode en phase liquide la plus courante. Il exploite les variations de solubilité de l'hydroxyde d'aluminium en milieu alcalin. L'hydroxyde d'aluminium est transformé en aluminate de sodium par une solution concentrée de NaOH. Les impuretés insolubles sont séparées, puis diluées et ensemencées pour provoquer la reprécipitation de l'hydroxyde d'aluminium. Après calcination et déshydratation, on obtient une poudre d'alumine.
Le procédé Bayer traditionnel produit de l'alumine d'une pureté inférieure à 98,51 % TP3T. Ce procédé, simple et largement répandu (951 % TP3T pour les entreprises d'aluminium), présente toutefois des inconvénients : difficulté à contrôler la dissolution de la matière première, formation de silicates de SiO₂ lors de la précipitation, baisse du rendement, augmentation des coûts et difficulté d'élimination des impuretés.
Le procédé Bayer modifié purifie l'aluminate de sodium en éliminant le silicium, le fer et d'autres impuretés, et en contrôlant les conditions de décomposition. Il produit ainsi de l'hydroxyde d'aluminium de haute pureté qui, après calcination à haute température et broyage, donne de l'alumine de haute pureté.
(3) Méthode sol-gel
La méthode sol-gel consiste à faire réagir des sels d'aluminium à basse température pour produire un sol précurseur. La concentration de ce sol forme un gel, qui est ensuite traité thermiquement pour obtenir des poudres d'alumine ultrafines. Ses avantages comprennent une basse température de synthèse, un procédé contrôlable, une pureté élevée, une petite taille de particules et une distribution granulométrique étroite. Ses inconvénients incluent un coût élevé des matières premières, un cycle de production long, un contrôle précis de la réaction et un risque de dégagement de gaz toxiques.
Par exemple, en utilisant de la poudre d'aluminium métallique bon marché comme source d'aluminium et 3 % en poids de TP3T PEG600 comme dispersant, la synthèse sol-gel non hydrolytique a produit des poudres α-Al₂O₃ ultrafines avec une taille de particules moyenne < 100 nm.
(4) Méthode à l'alcoolate d'aluminium
La méthode à l'alcoolate est une variante de l'hydrolyse des sels d'alcool. L'aluminium réagit dans l'isopropanol pour former de l'isopropoxyde d'aluminium, qui est ensuite hydrolysé pour donner de l'alumine hydratée. Après maturation, filtration, séchage, déshydratation et activation, on obtient des poudres d'alumine présentant une aptitude au frittage élevée.
Les avantages comprennent des conditions de fabrication douces, des propriétés de produit stables et une grande pureté. Les défis incluent la nécessité d'une distillation sous vide pour purifier l'alcoolate d'aluminium, un contrôle précis de la température et du vide, une consommation d'énergie élevée et des risques pour la sécurité liés à la solidification lors du refroidissement.
(5) Méthode synergique de coordination anionique et de lyophilisation par pulvérisation
Pour pallier les problèmes d'agglomération, de cristallisation et de frittage rencontrés dans les procédés traditionnels, des chercheurs ont proposé de combiner la coordination anionique et la lyophilisation par pulvérisation. L'optimisation des procédés d'hydrolyse et de sol-gel, ainsi que l'introduction d'ions sulfate et citrate, induisent une double stabilisation (électrostatique et stérique). La lyophilisation par pulvérisation permet de convertir le sol en poudre sans l'altérer. Un traitement thermique contrôlé produit des poudres ultrafines présentant une excellente dispersibilité, une bonne fluidité, une distribution granulométrique étroite, une faible densité apparente et une surface spécifique élevée.
(6) Nouvelles méthodes en phase liquide
De nouvelles méthodes de précipitation par pulvérisation permettent de produire des poudres d'α-Al₂O₃ nanométriques présentant une forte aptitude au frittage, une faible agglomération et une bonne dispersibilité. Par exemple, des poudres précurseurs calcinées à 1150 °C pendant 2 h se transforment d'un état amorphe en α-Al₂O₃. Parmi les avantages, on note une meilleure surface de contact et de réaction lors de la précipitation, ce qui améliore la dispersibilité.
(7) Méthode de cristallisation-calcination du sulfate d'ammonium et d'aluminium
Une méthode traditionnelle consiste à former du sulfate d'aluminium et d'ammonium à partir de sulfate d'aluminium, puis à le calciner pour produire de l'alumine. La pureté de la matière première détermine la pureté de la poudre finale. Ses avantages comprennent la disponibilité et le faible coût des matières premières, ainsi que la recyclabilité de la liqueur-mère. Ses inconvénients incluent une calcination incomplète entraînant des émissions résiduelles de sulfate, d'ammoniac et de SO₃, et une pollution environnementale.
03 Méthodes en phase solide
Les procédés en phase solide sont couramment utilisés pour la production de poudre d'α-Al₂O₃. Simples, à haut rendement et peu coûteux, ils sont faciles à industrialiser. Cependant, ils sont énergivores, peu efficaces et produisent des poudres à granulométrie hétérogène et aux propriétés fonctionnelles limitées. Par conséquent, l'obtention d'α-Al₂O₃ fin et de haute pureté par ces procédés reste un défi.
Rôle de Traitement et équipement des poudres ultrafines
Le traitement des poudres ultrafines est une étape de post-traitement indispensable à la préparation d'alumine ultrafine de haute pureté. Il est particulièrement adapté aux poudres précurseurs issues de procédés en phase gazeuse, liquide ou solide.
après calcination.
Ce procédé utilise des forces mécaniques à haute énergie, l'impact du flux d'air ou le broyage par média pour briser les agglomérats durs, réduire la taille des particules à D50 ≤ 1,0 μm ou même à des niveaux submicroniques/nano et améliorer la surface spécifique, la dispersibilité et l'activité de frittage.
Ce procédé optimise également la granulométrie et la fluidité, fournissant des matières premières de haute qualité pour le formage et la densification ultérieurs de la céramique. L'uniformité de la microstructure et les performances globales du produit final en dépendent directement.
L'équipement commun comprend broyeurs à jet, remué broyeurs à boulets, Les broyeurs à jet sont privilégiés pour la production industrielle. Ils utilisent un gaz inerte à haute pression pour générer des flux supersoniques, provoquant des collisions entre les particules et un broyage spontané sans contamination. Ce procédé est idéal pour l'alumine de pureté 4N+, permettant d'obtenir une distribution granulométrique précise et des particules sphériques ou quasi sphériques avec un rendement élevé et une consommation d'énergie relativement faible.
Les broyeurs à billes agités sont principalement utilisés pour le broyage à haute énergie en milieu humide ou à l'échelle du laboratoire. Les milieux à haute densité permettent un raffinement à l'échelle nanométrique. Les broyeurs à vibrations sont des équipements auxiliaires pour le traitement de précision à petite échelle. L'optimisation de paramètres tels que le débit d'air, le rapport des milieux et le temps de séjour permet de s'affranchir des limitations de taille des particules des méthodes de préparation antérieures, favorisant ainsi une production industrielle stable d'alumine ultrafine de haute pureté.
Conclusion
L'alumine ultrafine de haute pureté est un matériau de base essentiel pour les applications de gestion thermique. Les progrès réalisés dans sa technologie de production ont un impact direct sur des secteurs émergents tels que la 5G, les véhicules à énergies nouvelles et l'intelligence artificielle. Les méthodes en phase gazeuse, en phase liquide et en phase solide, combinées au traitement des poudres ultrafines, offrent diverses voies d'accès à des poudres hautes performances.
Grâce aux progrès constants des sciences des matériaux et de la production écologique, les technologies de préparation des poudres deviendront plus efficaces, respectueuses de l'environnement et intelligentes. Leurs performances s'amélioreront, leurs coûts diminueront et les industries de haute technologie bénéficieront d'un essor considérable. La collaboration entre chercheurs et entreprises permettra à ce matériau avancé de trouver des applications de pointe.
« Merci de votre lecture. J’espère que cet article vous sera utile. N’hésitez pas à laisser un commentaire ci-dessous. Pour toute question, vous pouvez également contacter le service client en ligne de Zelda. »
— Publié par Emily Chen
